孔慶普
中國古代木橋中，有一種橋孔立面呈多邊折線形券式橋，貌似拱的形式，因而常被人誤認為是“木拱橋”，因?yàn)槠渲黧w結構并未構成“拱結構”，所以不屬于拱橋，應該屬于“木桿件組合券式橋”。
拱的定義是，以承受軸向壓力或以承受壓力為主的彎曲桿件所構成結構體。拱的結構形式有，肋拱、板拱、桁拱。
以浙江省泰順縣營崗店橋?yàn)槔I崗店橋是一座單孔木橋，其主跨結構，由兩組木桿件穿插組合而成，其下腳置于同一支座上，支座安裝在基巖上。
第一組結構，由三排并列的圓木和兩根橫置的扁方木組成，每排8根圓木，圓木對接處各有1根扁方木（既是墊木，又是橫向連接桿件）。
一組示意圖所示，由桿件①、②、②’和桿件A和A’組成的結構，其立面為梯形門式。桿件①是承受兩個集中力的受彎桿件“梁”。桿件A和A’是兩根橫向連接的墊木。桿件②和②’是兩排斜置（傾斜度相同、傾斜方向相對）承受以直壓力為主的桿件“柱”。桿件①上的荷載力通過桿件A、A’和桿件②、②’分別作用在（傳遞到）支座上。
第二組結構，由五排并列的圓木和四根橫置的扁方木組成，每排9根圓木，圓木對接處各有1根扁方木（既是墊木，又是橫向連接桿件）。
二組示意圖所示，由桿件③、④、④’、⑤、⑤’和桿件B、B’以及桿件C和C’組成，其立面呈五邊折線形。桿件③是承受勻布荷載的“梁”，桿件④和④’是兩排斜置（傾斜度相同、傾斜方向相對）承受直壓力的“柱”，桿件⑤、⑤’也是兩排斜置（傾斜度相同而傾斜方向相對）承受直壓力的“柱”。桿件B、B’（扁方木）和桿件C、C’（扁方木）皆是橫向連接的墊木。
桿件③上的荷載力，通過兩根圓木橫梁，作用在第一組結構的桿件①上。桿件④和桿件④’理論上屬于“零”桿件，經模型試驗，的確是“零”桿件。桿件⑤和桿件⑤’，以及桿件C和桿件C’承受豎桿（立柱）傳來的力，傳遞到支座上。
第一、二兩組結構之間屬于組合（互相依附）關系，并非結構（互相聯結）關系。木橋上的所有節點均屬于壓力節點，所有圓木與墊木之間均采用榫卯相接，不使用螺栓。上述兩組結構的側面附設交叉斜橕（剪刀橕），起橫向穩定作用。在主跨結構的兩端，用圓木做立柱，上頂架一橫梁，側面附加交叉斜橕（剪刀橕），構成木排架，與主跨結構共同承托橋面。

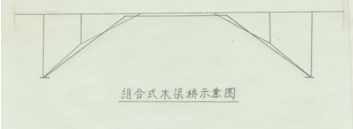

組合式木梁橋示意圖
主跨示意圖a、b
一、二組示意圖
二、五邊折線形石橋
浙江省的古代石橋中有20余座橋孔呈多邊折線形的橋，其中有，“三邊折線形”（當?shù)厝朔Q“三折邊”石拱橋）、“五邊折線形”（當?shù)厝朔Q“五折邊石拱橋”、“七邊折線形”（當?shù)厝朔Q“七折邊石拱橋”）。
所謂“五折邊石拱橋”，其主體結構有兩種形式，第一種橋上部結構的立面五邊折線形，由五段并列石板和四道縱聯石構成五邊折線形縱聯分段并列式結構。頂板是一段水平設置的石板，屬于橋面。五邊折線形結構兩邊用石板砌筑側墻，側墻之間有填料。下部結構是用多層石板砌筑的橋臺。
第二種橋的橋孔立面是五邊折線形，主體結構由5段并列石板和4道縱聯石（五段石板之間）組成。頂板是一段水平設置的并列石板，屬于橋面。兩側的兩對并列石板，采取相對傾斜設置，下部的兩段并列石板直立設置，屬于橋臺。橋孔結構的兩邊用石板砌筑側墻，側墻之間有填料。
北京的虎坊橋，上部結構是由五段并列石板和四道縱聯石構成五邊折線形縱聯分段并列式結構，各段石板厚32厘米，石板（中線）長1.53米，縱聯石的斷面是倒梯形，跨徑5.10米，矢高約2.25米。頂板上面是70厘米的石灰土，灰土上面是一層花崗巖石板路面。
五邊折線形結構的兩邊是用花崗巖石板砌筑的側墻，側墻之間有石灰土，灰土上部與橋面石板下面的石灰土石一體，灰土下部厚約120厘米。拆除側墻和石灰土以后，五邊折線形結構自行坍塌。
此次虎坊橋結構考察說明，此種五邊折線形縱聯分段并列式結構，屬于不穩定結構，自身不能存在，只有在與其周圍構筑物的共同作用下，才能存在并承受一定荷載。
從橋梁結構技術的發展角度分析，此種“五邊折線形縱聯分段并列式結構”應該是“半圓形縱聯分段并列式結構”的雛形。
圖3—1
圖4
2011年9月
